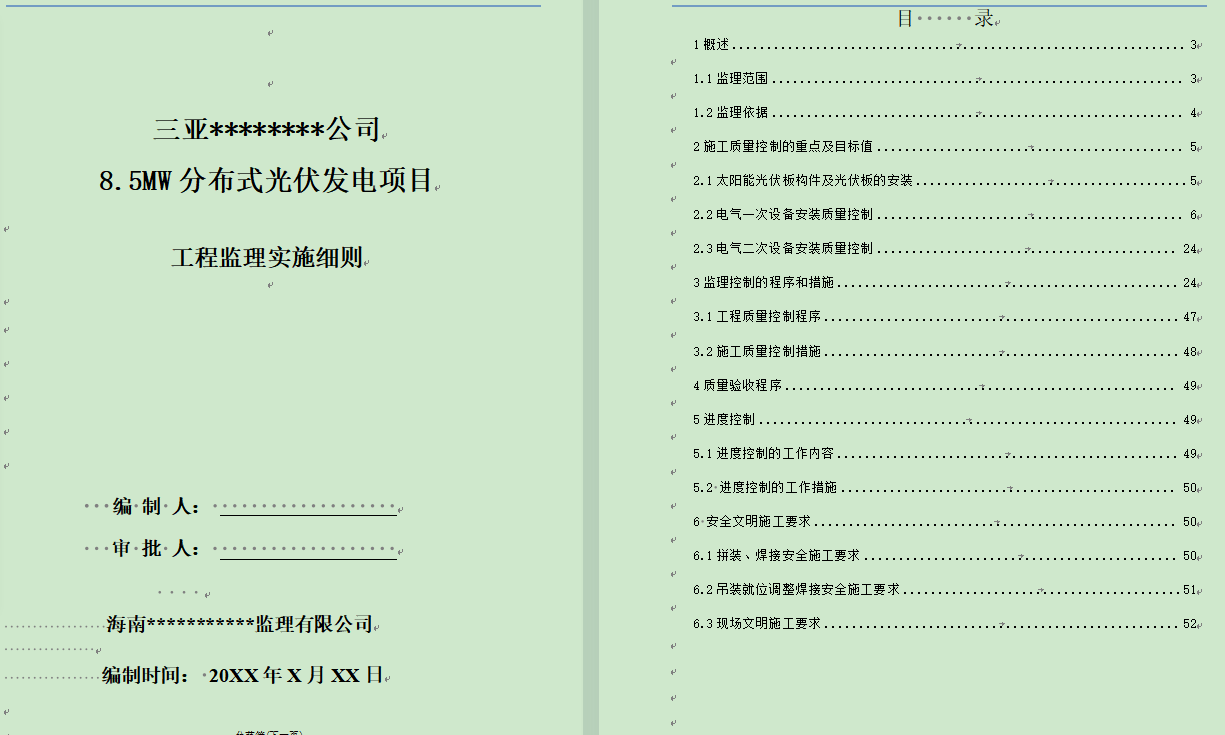

8.5MW分布式光伏發電項目工程監理實施細則
?一、項目概述?
三亞 ******* 公司 8.5MW 分布式光伏發電項目位于河南省信陽市光山縣晏河鄉劉畈村，地處光山縣西南約 15 公里處。項目東傍 G45 大廣高速，臨近 X015 縣道和 X022 縣道，交通十分便利。目前項目占地 1800 畝，并網光伏發電工程容量為 50MWp，將系統劃分為 32 個 1.6MWp 發電單元，共采用 161,280 片 310Wp 型多晶硅太陽能電池組件。電池組件均配備固定支架，安裝角度設定為 25°。為實現光伏組件的最大利用率，每臺逆變器由 20 塊太陽能光伏板組成一個串列。發電通過就地升壓，采用雙繞組變壓器，規劃容量為 1.6MVA，高壓側電壓為 35KV 。32 個發電系統的 35KV 升壓變壓器高壓側接入 35KV 高壓柜母線，再經電纜連接至主變低壓側，通過升壓至 110kV 輸送到金樓變側。項目預計年發電量達 5200 萬度，投資額為 4.2 億元。項目于 2017 年 9 月 25 日正式開工，計劃在 2018 年 1 月 30 日實現并網。?
二、自然環境?
光山縣隸屬信陽地區，信陽地處黃河以南，位于中國亞熱帶和暖溫帶的地理分界線上，屬于亞熱帶向暖溫帶的過渡區域。這里日照充足，年平均氣溫在 15.1 - 15.3℃之間，降雨充沛，空氣濕潤，四季分明，各具特色，為工程建設提供了良好的環境條件。項目場地的地層自上而下依次為雜填土、粉質粘土、粉土、細砂、中砂、含礫卵石。場地地下水類型為潛水，埋深在 2.6m - 3.5m 左右，水位年變幅約 1.0m。擬建場地屬于 Ⅱ 類建筑場地，是適宜建設的一般場地。?
三、工程建設規模?
本項目建設規模為 50MWp，計劃設計安裝 161,280 塊標準功率 310Wp 的晶體硅光伏組件，采用微孔灌注樁基礎搭配固定支架的安裝方式。每個固定支架安裝 20 塊組件，安裝角度為 25o。就地升壓變選用雙繞組變壓器，規劃容量 1.6MVA，高壓側額定電壓 35KV。50MWp 光伏發電站由 32 個 1.6MWp 的光伏發電分系統構成，32 個發電分系統的 35KV 升壓變壓器高壓側接入 110 升壓站的 35KV 配電系統。為減少低壓直流電纜長度，有效降低低壓直流輸電損失，32 個逆變升壓單元分別就地布置在項目區內。每回 35KV 集電線路由 8 臺箱變并聯組成，本期共設置 4 回 35KV 集電線路接入光伏發電站 35KV 母線。?
土建工程方面，項目土建工程占地 13 畝，主要包括生產綜合樓、配件倉庫、附屬用房及升壓站房，總建筑面積 5600 平方米。其中，生產綜合樓為 2 層磚混結構，建筑面積 2000 平方米；附屬用房為 1 層鋼結構，建筑面積 600 平方米；升壓站房為 1 層磚混結構，建筑面積 3000 平方米。?
四、監理范圍?
負責以下各系統電氣設備從到貨驗收、卸貨、二次運輸、保管，到安裝、高壓試驗、調試、試運行等全流程工作：?
匯流箱的安裝調試?
40KW 并網逆變器的安裝調試?
逆變器室內直流配電柜的安裝調試?
1250KVA 美式箱變的安裝調試?
10kV 開關柜的安裝調試?
全站電氣一次、二次電纜、光纜安裝調試?
0.4kV 廠用電系統的安裝調試?
全站接地和防雷系統的安裝調試?
控制、保護設備的安裝調試?
直流電源系統設備的安裝調試?
綜合自動化系統設備的安裝調試?
全站二次電纜及光纜的安裝調試?
30 兆瓦太陽能光伏組件的安裝與調試?
光伏組件支架安裝?
電纜支架的制作及安裝?
升壓站安裝、調試?
五、監理依據?
5.1 法律法規?
本工程監理服務適用的法律法規包括：《中華人民共和國建筑法》《中華人民共和國合同法》《中華人民共和國質量法》《建設工程質量管理條例》（國務院令第 279 號）等國家法律、行政法規、部門規章以及地方法規、規章 。?
5.2 技術標準與規范?
光伏發電工程建設相關法律、法規、技術標準和規程規范?
國家或國家授權部門與機構批準的工程項目建設文件（包括建設計劃、規劃、設計任務書等）?
《建筑電氣工程施工質量驗收規范》GB 50303?
《電力建設施工及驗收技術規范》DJ 57?
《電氣裝置安裝工程 電氣設備交接試驗標準》GB 50150?
《電氣裝置安裝工程 電纜線路施工及驗收規范》GB 50168?
《電氣裝置安裝工程 接地裝置施工及驗收規范》GB 50169?
《電氣裝置安裝工程 盤、柜及二次回路接線施工及驗收規范》GB50171?
《電氣裝置安裝工程 低壓電氣施工及驗收規范》GB 50254?
《電氣裝置安裝工程 高壓電氣施工及驗收規范》GBJ 147?
《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》GBJ 148?
《電氣裝置安裝工程 母線裝置施工及驗收規范》GBJ 149?
《電氣裝置安裝工程 質量檢驗及評定標準（第 1 部分 — 第 17 部分）》DL/T5161.1 - 5161.17?
《電能計量裝置技術管理規程》DL/T 448?
《電能量遠方終端》DL/T 743?
《0.2S 和 0.5S 級靜止式交流有功電度表》GB/T 17883?
《35～110kV 升壓變電站設計規范》GB50059?
《變電站運行導則》DL/T969?
《高壓配電裝置設計技術規程》DL/T 5352?
《電力裝置的繼電保護和自動裝置設計規范》GB50062?
《電力系統調度自動化設計技術規程》DL/T 5003?
《電氣裝置安裝工程 35KV 及以下架空電力線路施工及驗收規范》GB 50173?
《110 - 500kV 架空電力線路施工及驗收規范》GBJ233?
5.3 其他依據?
工程建設合同、勘測設計合同及監理合同；上級有關主管部門對本項工程的指示文件或批件；設計文件、技術要求及圖紙。?
六、施工質量控制的重點及目標值?
6.1 太陽能光伏板構件及光伏板的安裝質量控制?
確保太陽能光伏板構件基礎安裝水平且固定牢固；基礎型鋼可靠接地并做好防腐處理；光伏板安裝嚴格符合現場安裝圖紙要求。檢查預埋部件牢固可靠，符合設計；安裝光伏板構件基礎并與預埋件可靠固定；將基礎與主接地網可靠焊接；光伏板布置整齊美觀，無損壞。?
6.2 電氣一次設備安裝質量控制?
6.2.1 匯流箱的安裝調試?
安裝匯流箱支架，保證螺栓連接與組件支架焊接牢固；將匯流箱準確就位，調整整齊并固定；按要求安裝匯流箱其它附件。匯流箱及輔助設備投運前，其試驗項目需符合標準。驗收合格后進行設備通電，核對極性，依次對匯流箱沖流，觀察無異常；進行加負荷操作，觀察無異常后，加負荷試運行 72 小時 。?
6.2.2 40KW 并網逆變器的安裝調試?
嚴格按照圖紙及廠家技術要求執行逆變器的安裝調試工作，廠家技術代表需在現場提供指導。?
6.2.3 逆變器室內直流配電柜的安裝調試?
基礎型鋼安裝要求：
