光伏設計：母線（銅排/鋁排）分類、參數識別及載流量查詢
光伏設計：母線（銅排/鋁排）分類、參數識別及載流量查詢
1、母線的作用及分類
在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：
硬母線：包括矩形母線、圓形母線、管形母線等。Hang 軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。
封閉母線：包括共箱母線、分相母線等。
2、本文介紹硬母線-矩形母線的參數
（1）硬銅母線的表達方法
舉例：TMY-3(80*8)的含義
字母T（銅材質），字母M（母線），字母Y（硬質），TMY即是（硬質銅母線的含義）
80*8表示銅母線的界面尺寸，80表示銅母線寬80mm，8表示銅母線的厚度是8mm
3(80*8)表示擁有3條80*8的銅母線，分別為A/B/C三相。
（2）硬銅母線知識擴展：TMY-3*2(80*8)+1（60*6）的含義
TMY：同上，表達為硬質銅母線。
80*8：同上，表達為一根母線的尺寸是80mm*8mm
2表達的意思是 單條80*8的銅母線載流量不能滿足要求，需要2根銅母線拼在一起（雙拼）才能滿足載流量要求。
3表達的意思是共有3組（每組2條銅母線拼在一起）作為A/B/C三相，即共有6條80*8的母排。
1（60*6）表達的含義是，這1根60mm*6mm銅母線是中性線（N）。
從數量上統計：TMY-3*2(80*8)+1（60*6）共有7條銅排，其中6條規格為80*8,1條規格為60*6。
（3）硬鋁母線的表達方法
舉例：LMY-3(80*8)的含義
字母L（鋁材質），字母M（母線），字母Y（硬質），LMY即是（硬質鋁母線的含義）。數字部分表達含義同上。
（4）軟母線的表達
與硬母線（字母Y）相對，軟母線的字母為R
TMR:軟質銅母線的含義
LMR:軟質鋁母線的含義
其他字母代號理解方式相同。
3、銅排/鋁排載流量的計算
3.1影響載流量的因素主要有以下幾種
（1）材質（銅/鋁）
（2）截面尺寸
（3）溫度
（4）間距
（5）安裝方式（豎向，橫向）
3.2 載流量的估算
（1）常見估算方法
載流量（A）= 排寬*[排厚+ 8.5]
如50*4的銅排估算載流量=50*（4+8.5）=625A
（2）查表法
可以查閱相關的載流量數據表快速查詢

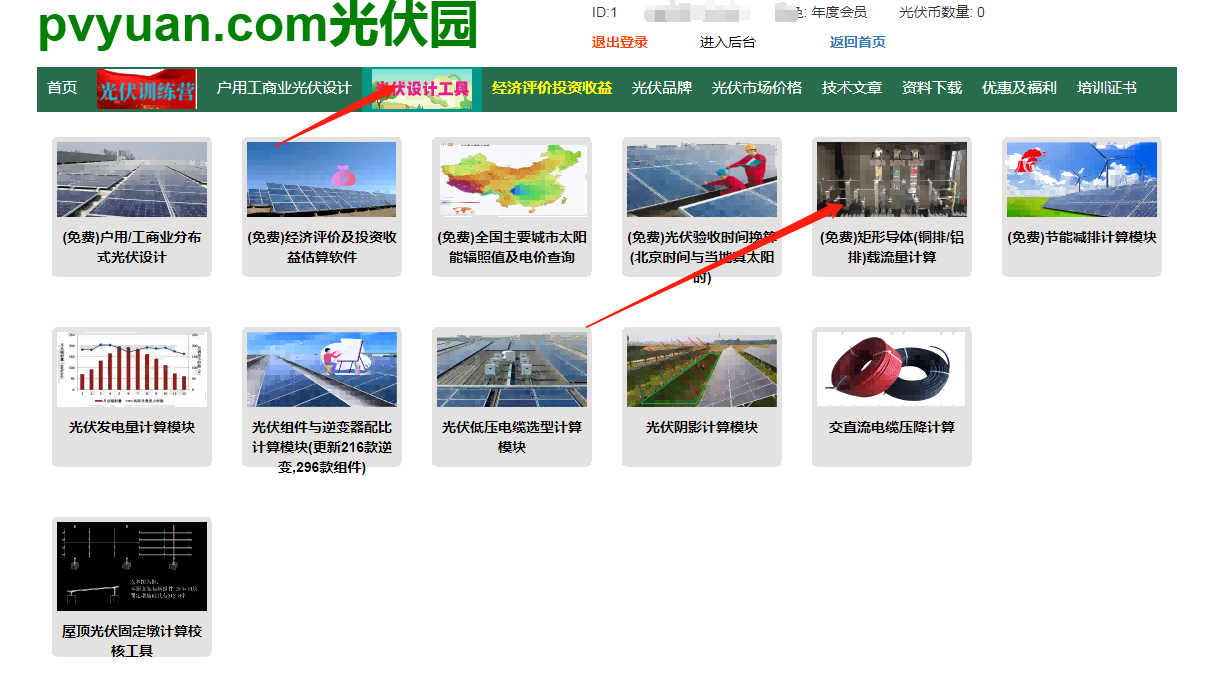

（3）光伏園網站：銅排/鋁排載流量查詢工具
登錄光伏園網站(www.uvhaut.com)→光伏設計工具頁面→矩形導體（銅排/鋁排）載流量查詢工具，可以快速查詢。
