光伏電纜選型:第四根中性線(N)選擇方法
光伏電纜選型:第四根中性線(N)選擇方法
1、單相電路
對于單相電路,中性線導體(N)與相導體的截面相同。
2、三相電路
(1)三相四線制配電系統(tǒng)中,N 導體的允許載流量不應小于線路中最大的不平衡負荷電流及諧波電流之和。
(2)當相導體為銅導體且截面積不大于16mm或者鋁導體且截面積不大于25mm時,中性導體應與相線截面積相等。
(3)當相導體截面積為大于16mm的銅導體或者大于25mm的鋁導體時,若3次諧波電流不超過基波電流的 15%,可選擇小于相導體截面積,但不應小于相導體截面積的50%,且銅不小于16mm或鋁不小于25mm。
以鋁導體為例,當相導體為25mm時,N需要選擇25mm,例如:

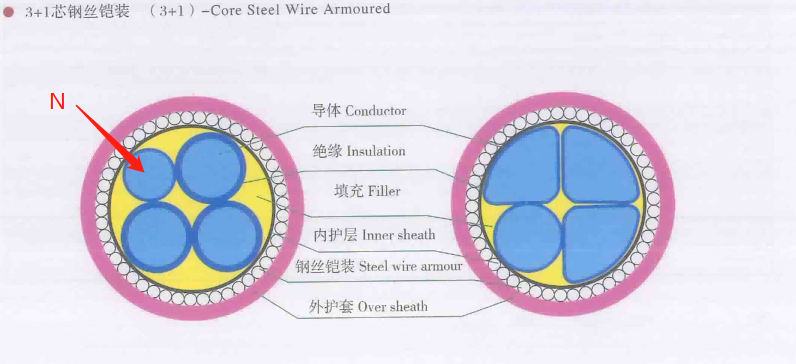

可以選擇YJLHV-4*25mm,但是不能選擇YJLHV-3*2+1*16
(4)PEN導體除應符合N導體的選擇要求外,還應滿足 PE導體的選擇要求。
